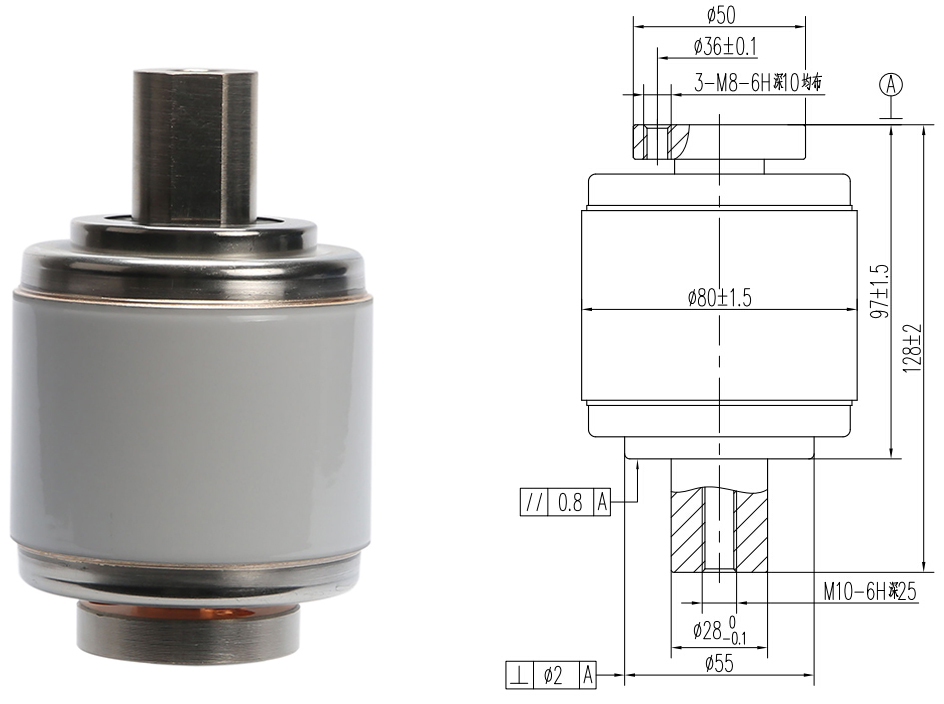

TJ1.14/1600-10

•




  主要技術參數
  額定電壓		1.14KV
  額定電流		1600A
  額定頻率		50Hz
  額定短時工頻耐受電壓（1min）		21kV
  額定雷電沖擊耐受電壓		40kV
  額定接通電流		10000A
  額定分?jǐn)嚯娏?		5000A
  極限分?jǐn)嚯娏?		6000A
  耐受過載電流		5000A
  電壽命 AC-3類		250000 times
  電壽命 AC-4類		10000 times
  機械壽命		300000 times
  觸頭自閉力		70±30N
  額定開距下的觸頭反力		120±40N
  額定觸頭壓力下限時的回路電阻		≤60μ?
  貯存期		20 years
  觸頭允許磨損厚度		3mm
  運動部分質量		≤0.7kg
  配套的真空開關應滿足的機械參數
  觸頭開距		3±1 mm
  觸頭接觸行程		3±0.5mm
  平均分閘速度		0.4-0.5m/s
  平均合閘速度		0.15-0.25m/s
  額定觸頭壓力		220±10N
  觸頭合閘彈跳時間		≤2 ms
  觸頭合閘和分閘不同期性		≤2 ms
