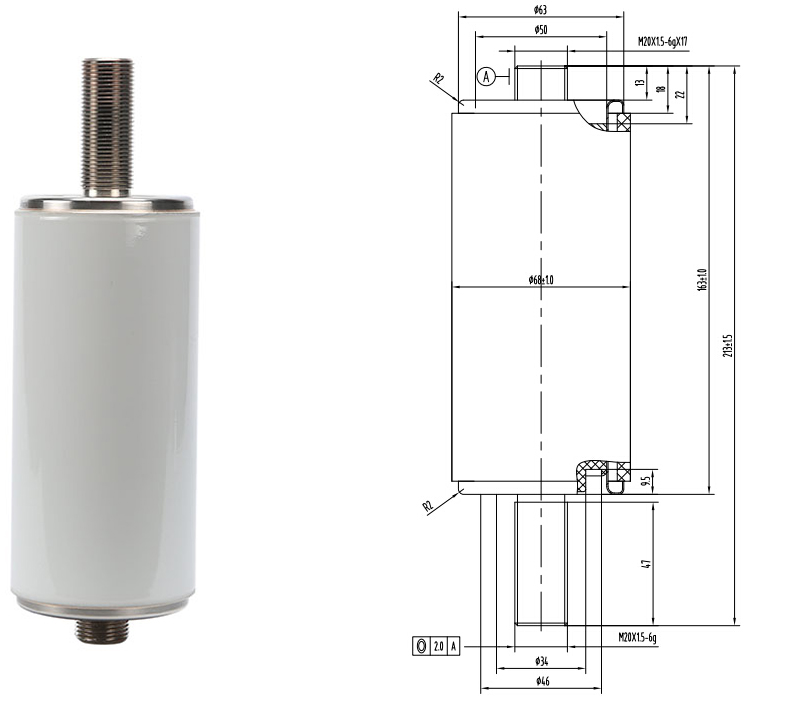

TF12/630-20

•




  主要技術參數
  額定電壓		12KV
  額定電流		630A
  額定頻率		50Hz
  額定短時工頻耐受電壓（1min）		42kV
  額定雷電沖擊耐受電壓		75kV
  額定短時耐受電流		20kA
  額定短路持續時間		4 s
  額定峰值耐受電流		50kA
  額定短路關合電流（峰值）		50kA
  額定有功負載開斷電流		630A
  額定閉環開斷電流		630A
  額定電纜充電開斷電流		10A
  額定單個電容器組開斷電流*		400A
  機械壽命		10000 times
  觸頭自閉力		80±30N
  額定開距下的觸頭反力		140±40N
  額定觸頭壓力下限時的回路電阻		≤45μ?
  貯存期		20 years
  觸頭允許磨損厚度		3mm
  運動部分質量		≤0.7kg
  配套的真空開關應滿足的機械參數
  觸頭開距		9±1 mm
  觸頭接觸行程		3±0.5mm
  平均分閘速度		1.0±0.2m/s
  平均合閘速度		0.6±0.2m/s
  額定觸頭壓力		900±50N
  觸頭合閘彈跳時間		≤2 ms
  觸頭合閘和分閘不同期性		≤2 ms
  分閘觸頭反彈幅值		≤1.5 mm
