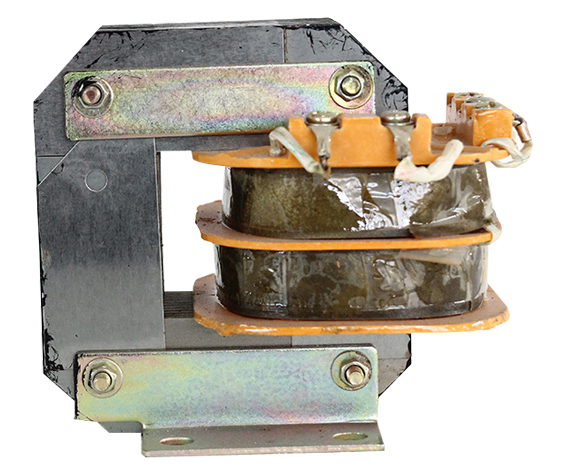

KL-1140-660礦用變壓器

•




  KL-1140-660礦用變壓器適用于交流50Hz，電壓等級為1140V及以下，容量為500VA及以下，它廣泛用于礦用隔爆型磁力霞器中的控制線路局部照明及信號設備的電源之用。用于礦井中有煤塵和沼氣而無爆炸危險的場所，供電力拖動和照明用電。這種變壓器為油浸式。其內部結構和工作原理與普通油浸式電力變壓器相同。主要區別在于外殼和進出線裝置。 礦用一般型變壓器結構堅固，外型低矮。變壓器上部沒有儲油柜，油箱內油面上留有適當空間，以防箱蓋上通氣孔阻塞時油箱內產生過大的壓力。油箱的機械強度能承受0.1 兆帕的壓力而不發生永久性變形。礦用變壓器的高、低壓進出線都采用電纜接線盒，盒中灌注絕緣膠。 礦用一般型變壓器的容量有 50、100、180、320千伏安等幾種。在變壓器原邊設有無勵磁調壓,調壓范圍為±5％;副邊線圈引出6個端子,可以Y/△接,得到690/400伏或1200/690伏。
