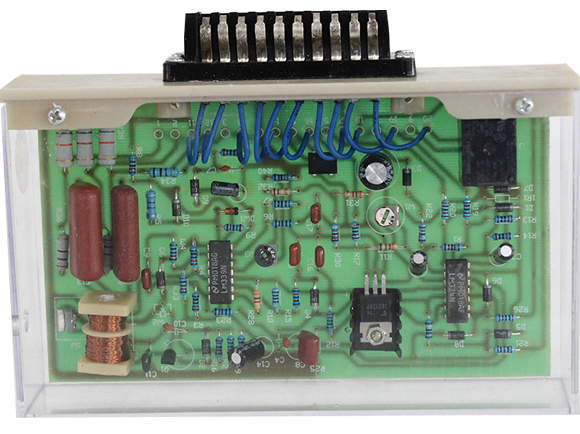

ZBZ-2.5~4.0M信號插件裝置

•

  一、適用范圍
  適用于煤礦井下127V照明及信號負載的電源控制，并具有短路保護 、漏電動作、漏電閉鎖及電纜絕緣危險指示等綜合性的隔爆型電氣設備。三合一結構形式，可以代替現(xiàn)有的10KVA干式變壓器及手動隔爆開關的多體控制方式，二合一結構形式可與現(xiàn)有的10KVA干式就壓器配套使用。

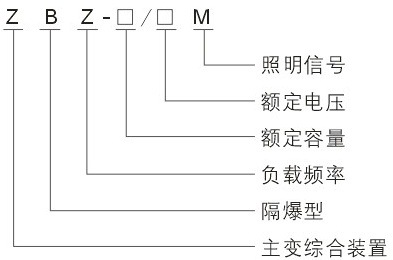

  二、型號意義


  三、工作條件
  （1）海拔高度不超過2000米；
  （2）周圍介質溫度不高于＋40℃，不低于－20℃；
  （3）周圍空氣的相對濕度不大于95%（＋25℃時）；
  （4）在無強烈顛波振動以及垂直華傾斜度不超過15度的地方；
  （5）在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環(huán)境中；
  （6）可用于有甲烷和煤塵瓦斯危險的礦井中；
  （7）能防止水和液體浸入的地方。

  電纜截面mm2	保 護 距 離 M
  	ZBZ-10ML電流整定值43A
  25	1500
  16	1000
  10	800
  6	500
  4	400

  表3:信號短路保護參數(shù)

  電纜截面mm2	保 護 距 離 M
  	ZBZ-10M電流整定值11A
  6	1800
  4	1500
