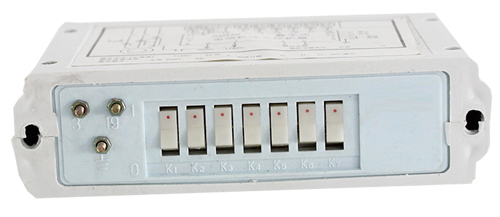

ABD8電動機綜合保護器

•




  適用范圍與用途
  本系列保護器適用于交流50Hz，電壓為380V、660V或1140V，電流至400A    的電力電路中，保護電動機用。適宜與各種真空接觸器組成礦用隔爆型真空電磁起動器。


  產品特點
  1、保護功能全、有過載、短路、斷相、漏電閉鎖等保護功能；
  2、ABD8系列采用數字電路，性能穩定可靠。




  主要技術參數

  型號、規格		JDB-80C	JDB-80A	JDB-120	JDB-225	ABD8-250	ABD8-315	ABD8-400
  額定電壓(V)		380,660				660,1140
  額定電流范圍(A)		5.5-80	5-80	3-120	55-220	40-250	40-315	40-400
  過載保護動作時間	1.05倍	長期不動作
  	1.2倍	5-20min
  	1.5倍	1-3min
  	6倍	8-16s
  短路保護動作時間性(8-10倍)		0.2-0.4s
  漏電閉鎖動作值		380V:7+20%kΩ;   660V:22+20%kΩ;   1140V:40+20%kΩ
  備注		分體式	一體式，有過載、漏試功能			帶各種狀態顯示裝置
