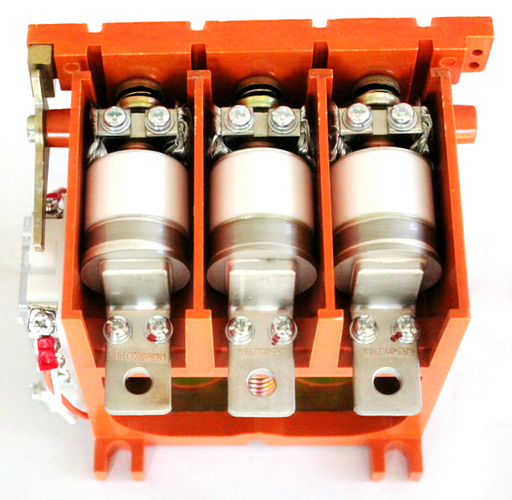

CKJ5-160/1140真空接觸器

•




  產品概述：
  CKJ5-160/1140交流真空接觸器適用于交流50hz，額定工作電壓至1140v，額定工作電流125—400a的電力網絡，供直接或遠距離接 通和分?jǐn)嘀麟娐分?。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。


  工作條件：
  1． 海撥高度不超過2000米。
  2． 環境空氣溫度：-25～+40℃。
  3． 空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時，月平均最大相對濕度為90％。
  4． 安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第ⅲ類。
  5． 環境污染等級為3級。
  6． 振動不大于30米/秒的場。




  結構及工作原理：
  接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
  真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分?jǐn)酄顟B(tài)。
  電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
  輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。


  安裝、調整及更換天關管：
  1． 安裝
  ⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。
  ⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
  ⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。
  2． 調整
  當觸頭參數不符合要求或更換真空開關管后需作如下調整：
  ⑴ 松開球面接頭鎖緊螺母。
  ⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開(用萬用表低阻檔測)并反復調整，使三
  管保持一致。
  ⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。
  ⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。
  ⒊ 更換真空開關管
  當真空度下降或其他原因損壞時需更換真空開關管。
  ⑴ 當動靜觸頭分開狀態下，用2500v兆歐表測動靜觸頭間絕緣電阻小于60兆歐時
  應更換真空開關管。
  ⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。
  ⑶ 擰下靜導電板絕緣框的螺釘。
  ⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。
  ⑸ 將真空開關管組件取下。
  ⑹ 卸下球面接頭組件，取下開關管。
  ⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不
  使波紋管處于扭曲狀態。更換開關管后要重新調節開距。


  使用與維修：
  1． 接觸器的工作電壓及工作電流不應超過額定值(控制回路原理圖見圖四、圖五、)。
  2． 對新?lián)Q的真空開關管要事先檢查其真空度。要求在10-2帕(10-4托)以上。可
  用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8kv以上(經三次試驗后，不允許有擊穿或連續閃絡現象)。
  3． 平時建議用2500v兆歐表檢查。當絕緣電阻小于100m 時應加強監視。小于60m
  時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。
  4． 在小負荷感性負載使用真空接觸器時，建議配用rc阻容吸收盒，接入接觸器主
  電路負載側。
  5． 凡屬下列情況之一時應對接觸器作全面檢查和調整。
  ⑴ 每年一次例行檢查和清潔工作。
  ⑵ 動作一萬次以后。
  ⑶ 真空開關管損壞后。


  檢查及調整內容：
  ⑴ 真空開關管真空度。可用工頻試驗法。
  ⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。
  ⑶ 檢查開距及三管同步。
  ⑷ 所有螺釘螺母有否松動?；顒?dòng)部位有否卡住現象。
  ⑸ 絕緣耐壓程度檢查，用測試儀或2500v兆歐表。
